TB6鈦合金是一種近β鈦合金，國外牌號為Ti-10V-2Fe-3Al，該材料具有較高比強度、良好的斷裂韌性、較高的淬透性、良好的切削性和抗腐蝕性等特點。廣泛應用于航空航天領域，例如飛機渦輪盤、飛機起落架和直升機旋翼系統，國內航空領域TB6鈦合金主要應用于直升機領域鍛件[1]。

TB6鈦合金鍛件常用固溶時效熱處理工藝，固溶溫度、淬火冷速和時效溫度是影響鍛件性能的主要參數，陳威[2]等人研究了單級時效和雙級時效工藝的影響;王文婷[3]等人研究了低溫時效的影響;劉彬[4]等人研究了TB6鈦合金多重固溶時效熱處理工藝對鍛件的影響。

本文通過采用φ130mm規格TB6鈦合金棒材改鍛為自由鍛件，研究固溶和時效熱處理的溫度對自由鍛件組織和性能的影響，最終獲得應用于鍛件生產交付的最優熱處理工藝，同時掌握熱處理工藝和組織性能的對應關系，便于鍛件組織性能不合格問題處理。

1、試驗材料及方法

1.1試驗用料

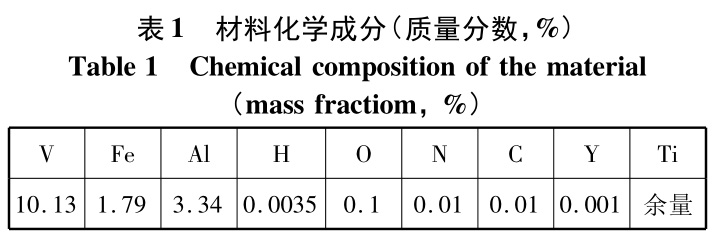

試驗用料為φ130mm規格棒材經鍛造后的自由鍛件，自由鍛件尺寸為200mm×100mm×60mm，對應鍛造方向?yàn)長×LT×ST。材料化學成分如表1所示。檢測材料相變點為806℃。

1.2試驗方法

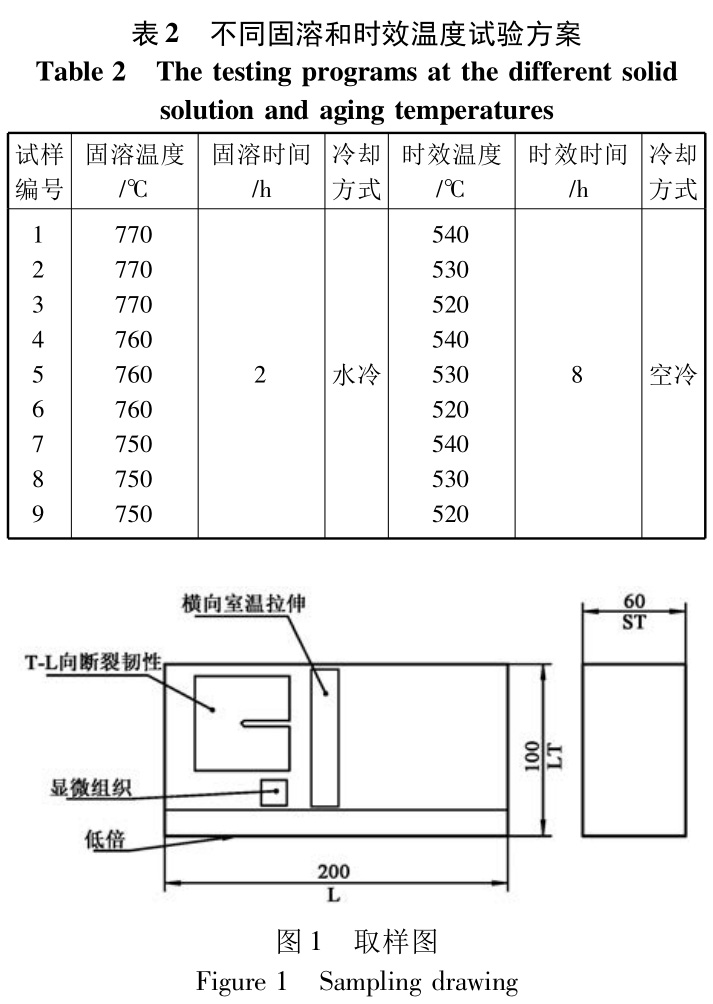

根據鍛件規范要求鍛件采用兩相區熱處理，固溶選取Tβ-(30～60℃)，水淬。時效選取510～540℃，空冷。鍛件規范中要求的熱處理時間變化對鍛件性能影響較小，因此本試驗未選取不同時間對比的工藝試驗。本試驗中選取不同固溶和時效溫度試驗方案如表2所示，固溶溫度選取770℃、760℃、750℃，時效溫度選取540℃、530℃、520℃。

按GJB2744A—2007標準檢測鍛件，檢測項目和取樣方案見圖1，力學性能試樣取自截面中心。室溫拉伸選用φ5mm×50mm試樣，試驗方法按照GB/T228.1—2010要求;斷裂韌性試樣采用B=25mm，試驗方法按照GB/T4161—2007要求;顯微組織和低倍試驗方法按照GB/T5168—2008要求。

2、結果與分析

2.1固溶和時效溫度對力學性能的影響

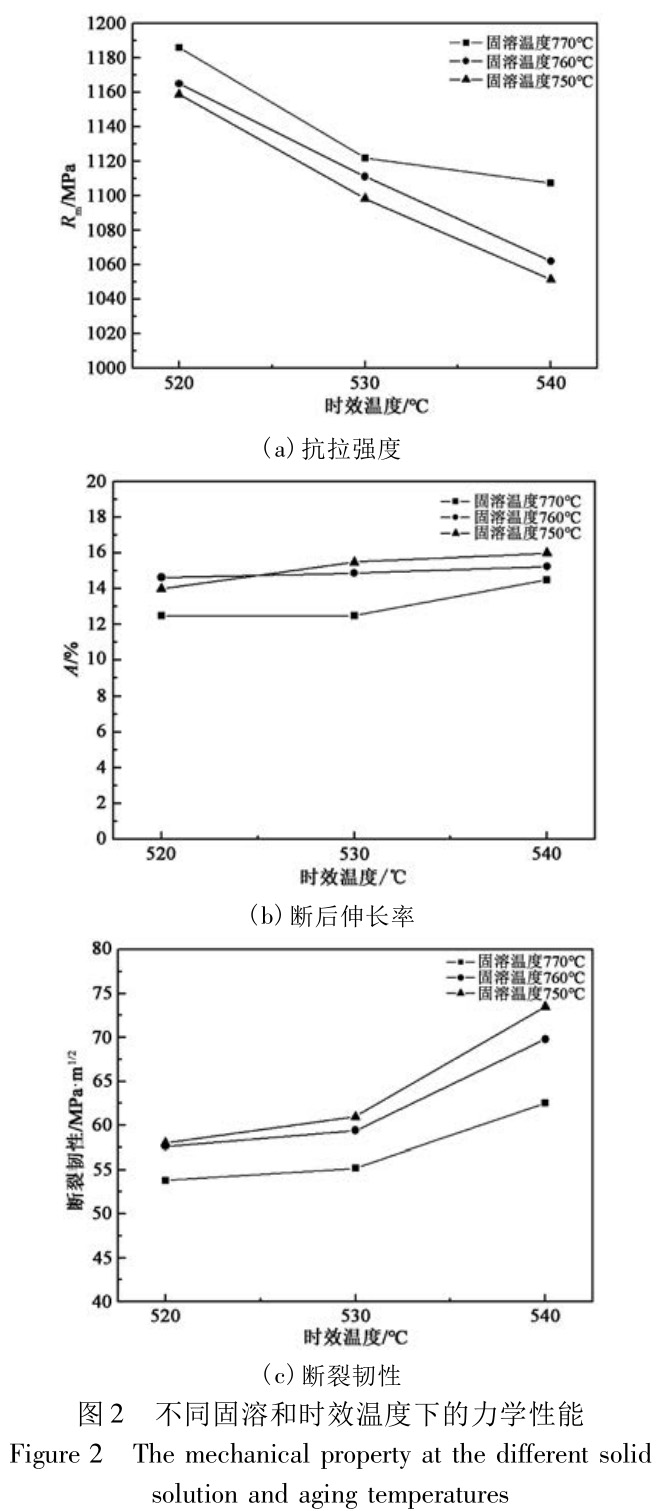

圖2為TB6鈦合金自由鍛件經過不同固溶和時效溫度熱處理后的力學性能。在相同的時效溫度下，隨著固溶溫度從770℃下降到750℃，可以看出，圖2(a)中抗拉強度呈下降趨勢，主要趨勢為固溶溫度每降10℃，抗拉強度下降約10MPa;圖2(b)和圖2(c)中斷后伸長率和斷裂韌性呈上升趨勢，固溶760℃較770℃斷后伸長率明顯上升約2%，斷裂韌性明顯上升5MPa·m^1/2固溶750℃較760℃斷后伸長率和斷裂韌性略有上升，分別上升約1%和2MPa·m^1/2。在相同的固溶溫度下，隨著時效溫度從520℃升高到540℃，可以看出，圖2(a)抗拉強度呈下降趨勢，時效溫度每升高10℃，抗拉強度下降約40～50MPa;圖2(b)中斷后伸長率略有升高趨勢;圖2(c)中時效520℃升高至530℃時斷裂韌性略有升高，約3～5MPa·m^1/2左右，但當時效溫度由530℃升高至540℃時斷裂韌性明顯升高約5～10MPa·m^1/2。

2.2固溶和時效溫度對高低倍組織的影響

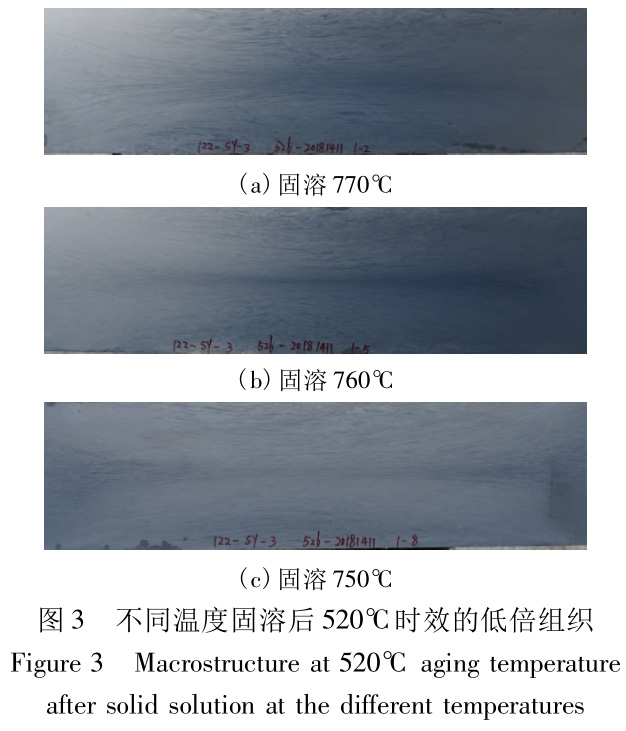

在相同固溶溫度情況下，不同時效溫度的鍛件低倍無不同之處。在相同時效溫度下，不同固溶溫度的鍛件低倍有不同之處。圖3為分別在770℃、760℃、750℃固溶后520℃時效的低倍組織，可以看出固溶溫度越高晶粒越粗越清晰，遵循溫度升高晶粒長大的普遍規律。自由鍛件中間變形量大，形成拉長晶粒，低倍評級均滿足GJB2744A—2007中4級要求。高倍組織如圖4和圖5所示，均為兩相區組織，由時效β基體和球狀或條狀初生α相組成，均滿足GJB2744A—2007中2類組織，初生α相含量均滿足不低于10%。原始β晶粒邊界未出現連續的、平直的α相網格，未出現粗大的晶界α相組織。在固溶溫度760℃時，不同時效溫度520℃、530℃、540℃情況下，高倍組織如圖4所示，隨著時效溫度的降低，初生α相含量略有降低。在時效溫度530℃時，不同固溶溫度770℃、760℃、750℃情況下，高倍組織如圖5所示，固溶溫度每降低10℃，初生α相含量增加約5%～10%。

3、結論

(1)固溶溫度每降低10℃時，抗拉強度下降約10MPa，斷后伸長率升高約1%～2%，斷裂韌性升高約2～5MPa，高倍組織中初生α相含量增加約5%～10%，低倍組織中晶粒略有變細。

(2)時效溫度每升高10℃時，抗拉強度下降約40～50MPa，斷后伸長率略有升高;時效溫度520℃升到530℃時斷裂韌性升高約3～5MPa·m^1/2，時效溫度530℃升到540℃時，斷裂韌性升高約5～10MPa·m^1/2，時效溫度對高低倍組織影響較小。

(3)固溶選用750～760℃水冷，時效選用520～530℃空冷，室溫拉伸和斷裂韌性具有較好的匹配性，低倍晶粒較細，高倍組織中初生α相較多。

參考文獻

[1]劉曉豐，田雅馨，鄒靜，等.直升機關鍵金屬TB6鈦合金的劃傷、沖擊缺陷容限性能[J].科學技術與工程，2019，19(29):349－355.

[2]陳威，孫巧艷，肖林，等.時效工藝對Ti1023合金微觀組織和力學性能的影響[J].稀有金屬材料與工程，2011，40(4):708－713.

[3]王文婷，李沛，寇文娟，等.時效溫度對Ti1023和Ti5553合金微觀組織與析出硬化的影響規律[J].稀有金屬材料與工程，2020，49(5):1707－1714.

[4]劉彬，黃旭，黃利軍，等.TB6鈦合金多重固溶時效熱處理工藝研究[J].稀有金屬，2009，33(4):489－493.
